Byggbilder

Nedan följer lite bilder från mina senaste elektronikbyggen. Det ser lite tomt ut men det beror på att jag tidigare inte haft tillgång till någon digitalkamera. Frågor och annat kan skickas till ph@whatever.nu.

Skrivbordet

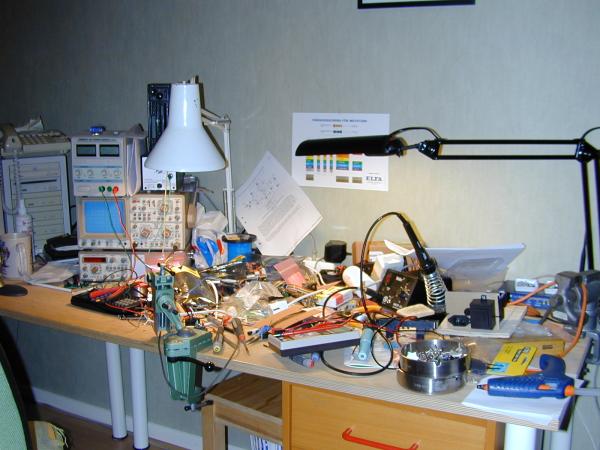

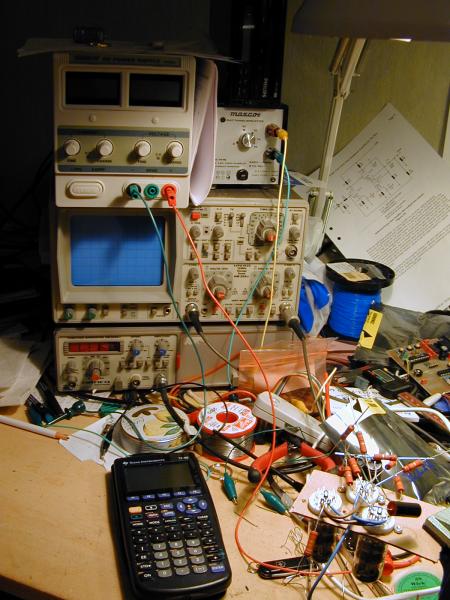

Arbetsplats, något stökig men vet man vad man vill ha så funkar det ;)

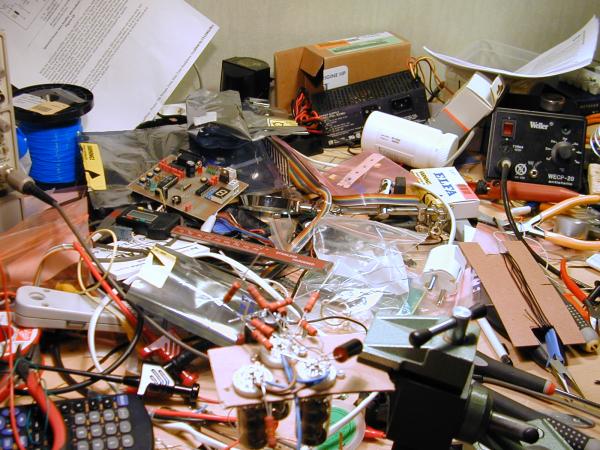

Närbild på röran.

Oscilloskop och frekvensgenerator förvärvade för några hundralappar av en lumparpolare. Spänningsagg från Kjelle.

Morgan-Jones hörlursstärkare

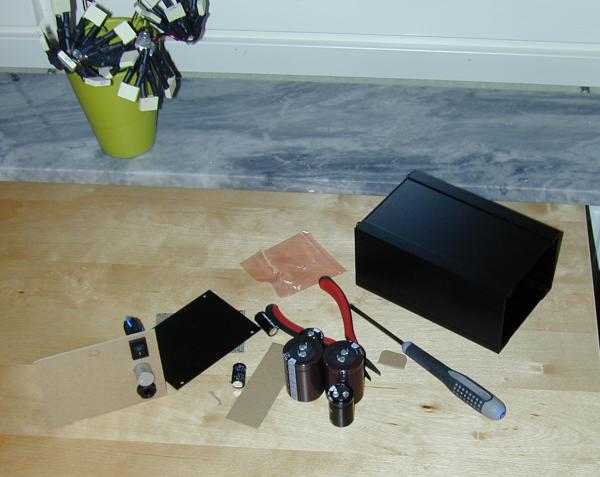

Kondingar och låda, i väntan på inkråm. Pappbiten till vänster är förslag på front till lådan. Notera även den mycket fina blomman i fönsterkarmen, gjord av kprmyslang, jordkabel och kondingar ;)

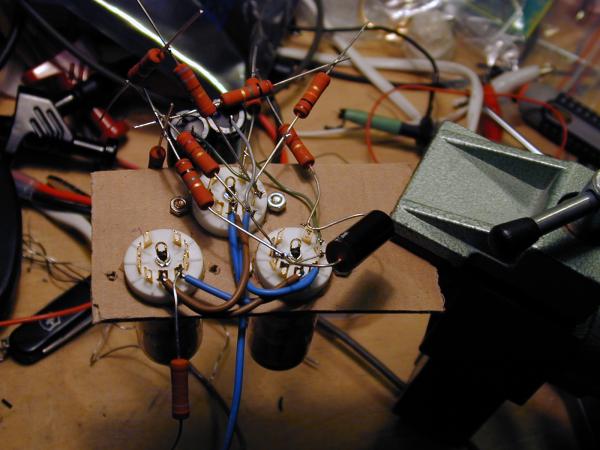

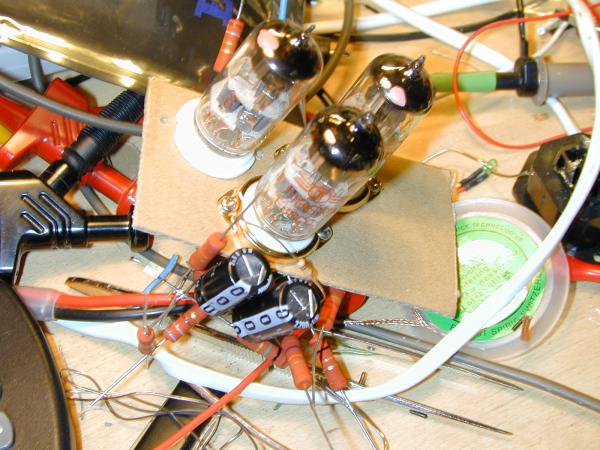

Första uppkopplingen av min Morgan-Jones hörlursstärkare. Ena kanalen byggd för test. Tanken är att bygga den mycket provisoriskt för att vara säker på att layouten på komponenter och liknande fungerar. Dessutom ger det tillfälle att fila på jordning och liknande.

Ormboet underifrån...

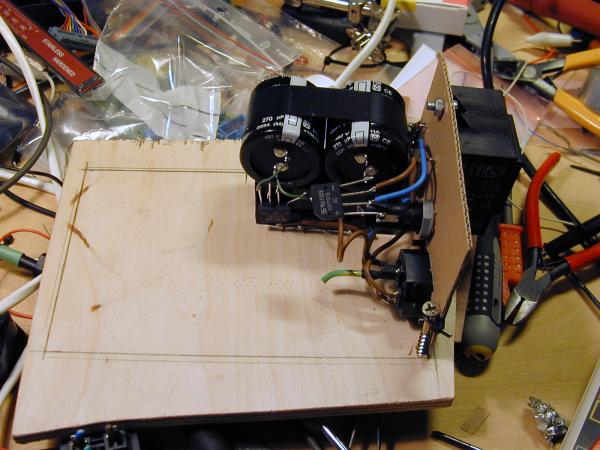

Första försöket till spänningmatning. Plywoodbiten ska emulera låda.

Det närmar sig utljud...

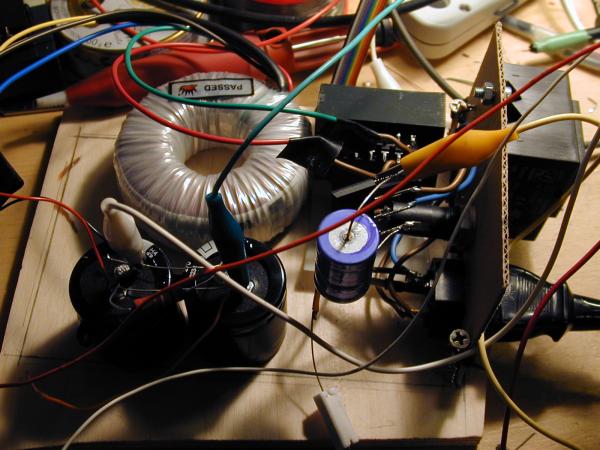

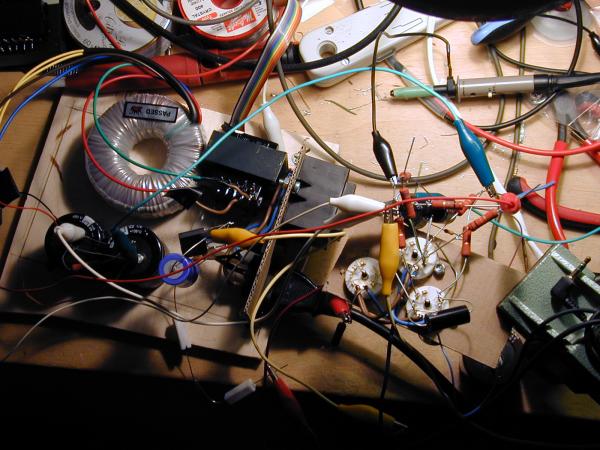

Nätdel generation två.

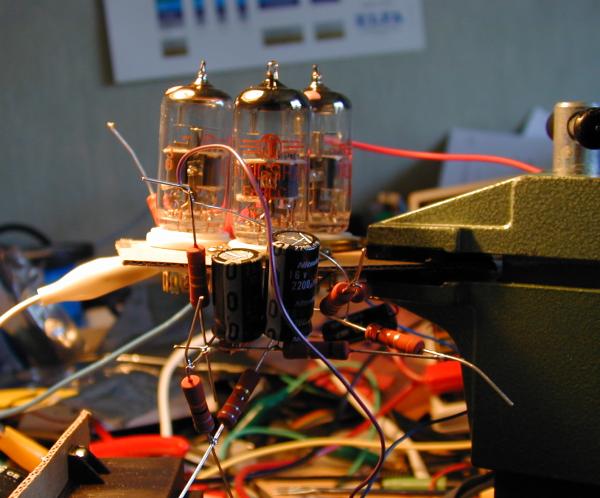

En stämningsfull profilbild på rör(an).

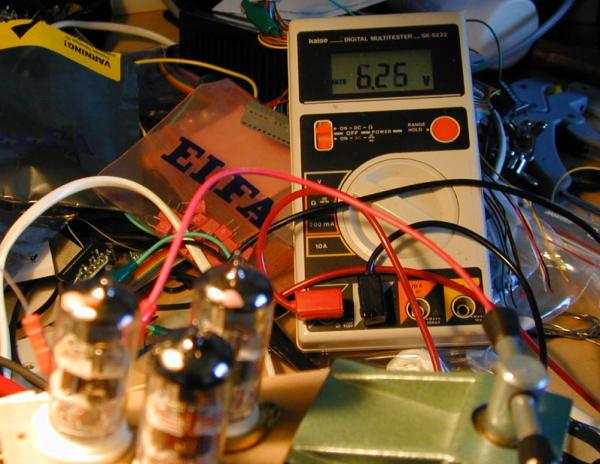

Glödspänningen verkar vara bra.

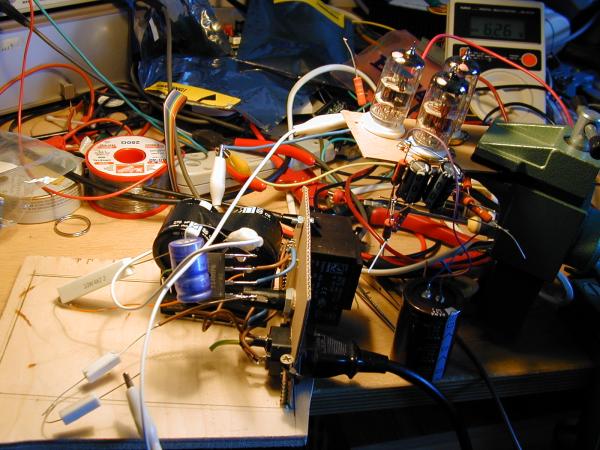

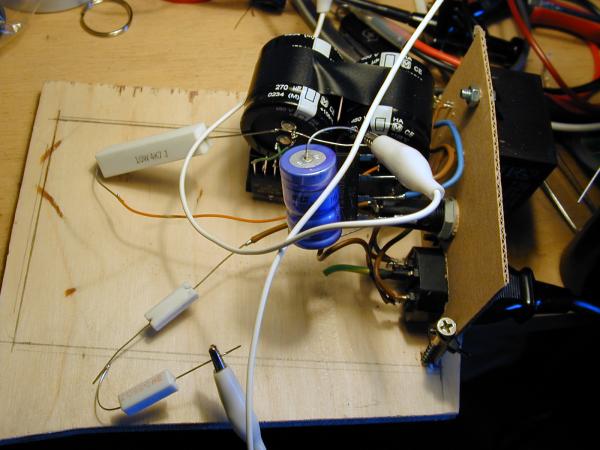

Så ja, nu har jag iaf en _extremt_ tillfällig lösning på anodspänningbiten. Fungerar men är ruskigt ful. Får göra något åt det här.

Fortfarande lika hemskt =(

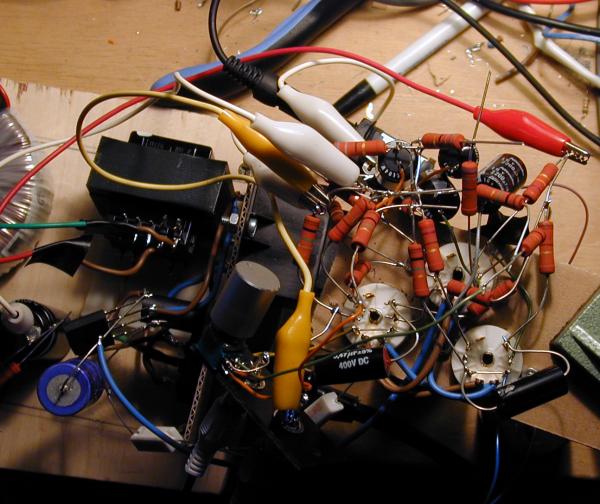

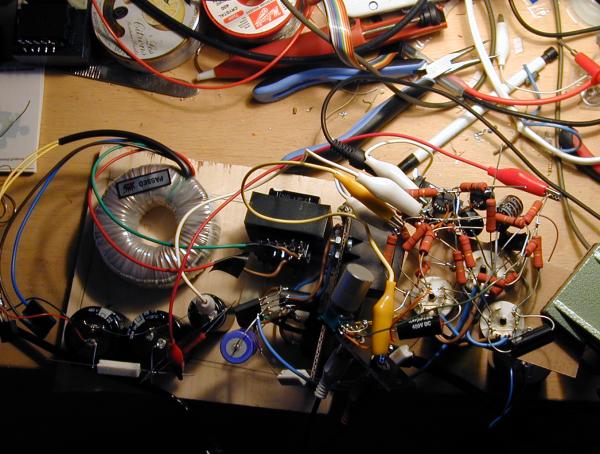

Ett stort kliv framåt! Ena kanalen fungerade och lät dessutom helt OK och var brumfri. Dags att addera en till och lyssna hur det låter. Hur det ser ut? Se och döm!

Närbild på katastrofen.

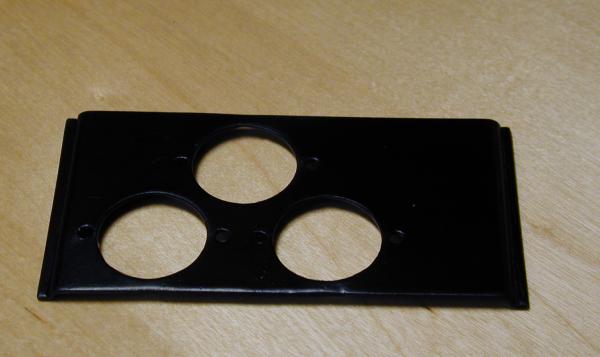

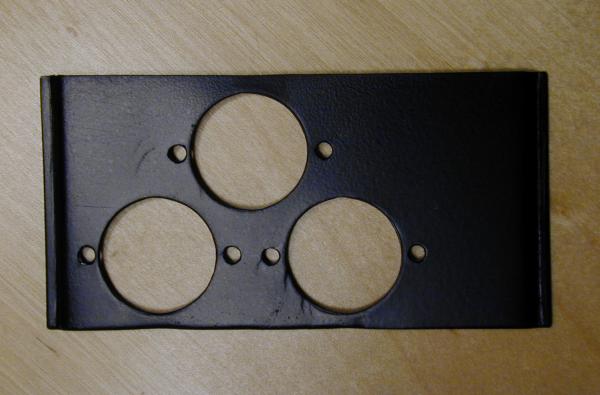

Bockad aluminiumplåt som ska skjutas in i kretskortsskenorna i lådan. Sprayad matt svart.

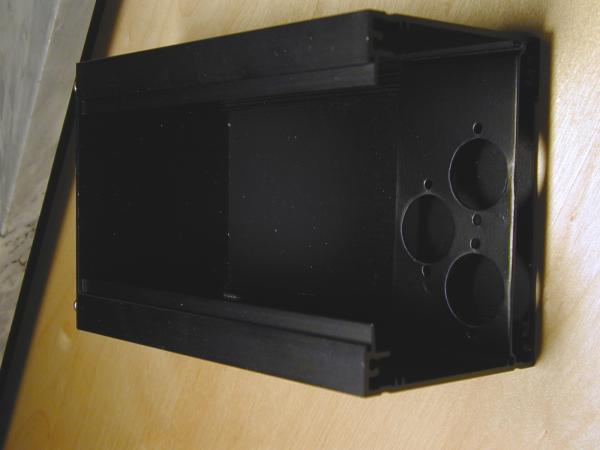

Dito underifrån. Fina runda hål till rörsocklarna, insåg att det låg en 22,5mm hålpunch i lådan bredvid skrivbordet ;)

Inbyggnadslåda med rörhållarplåten.

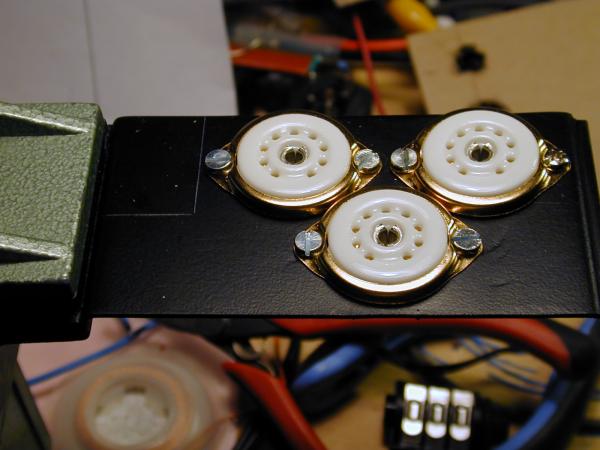

Plåt med rörsocklar monterade. Markerade hörnbiten ska sågas bort för att ge plats åt telejacket till hörlursutgången.

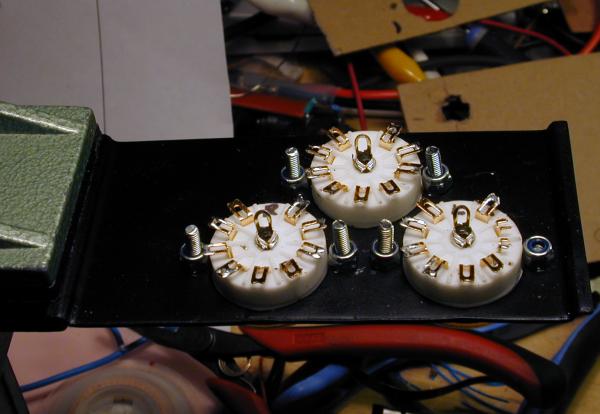

Plåt underifrån, jättespännande va?

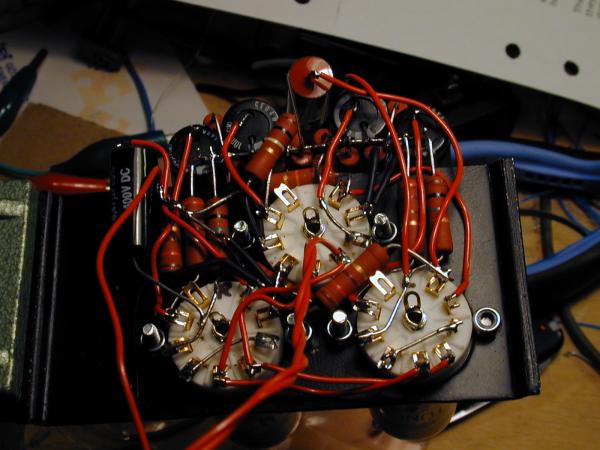

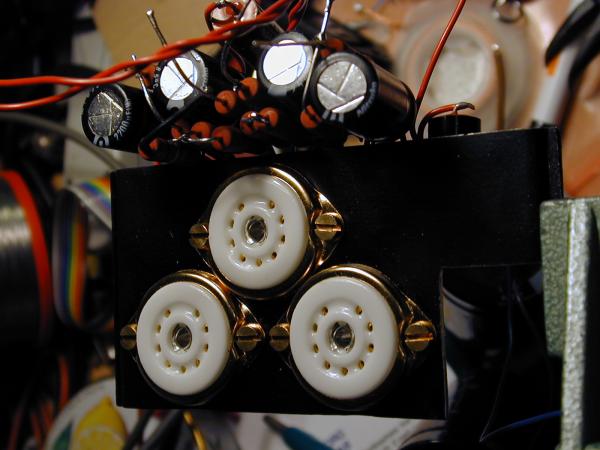

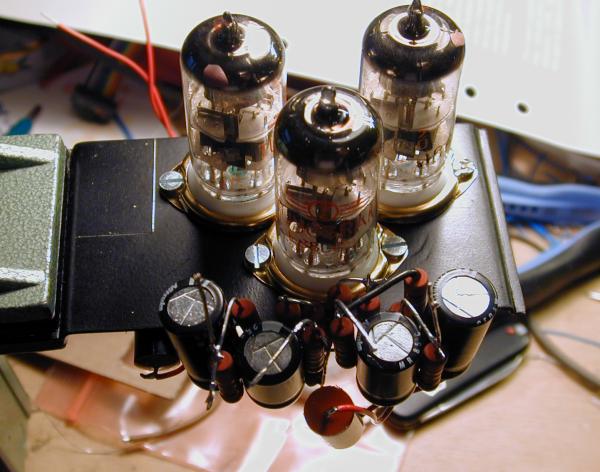

Hela schabraket monterat, denna gång på plåten...

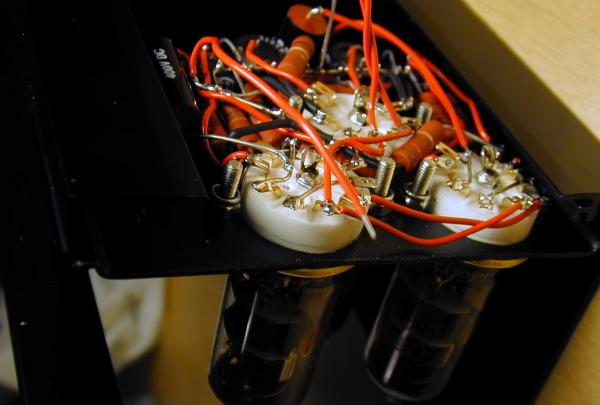

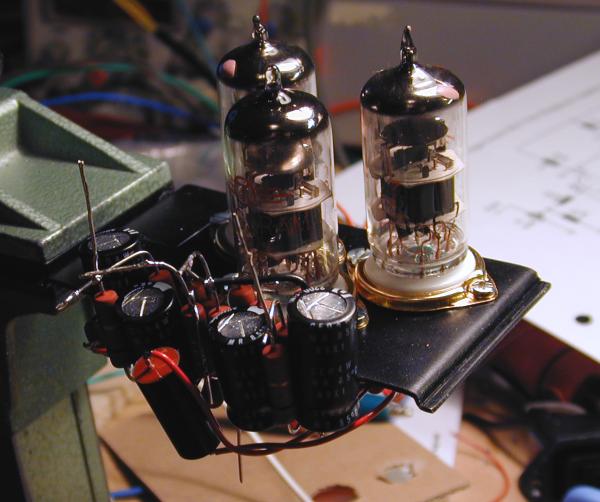

Dito med rör.

Slösar bandbredd...

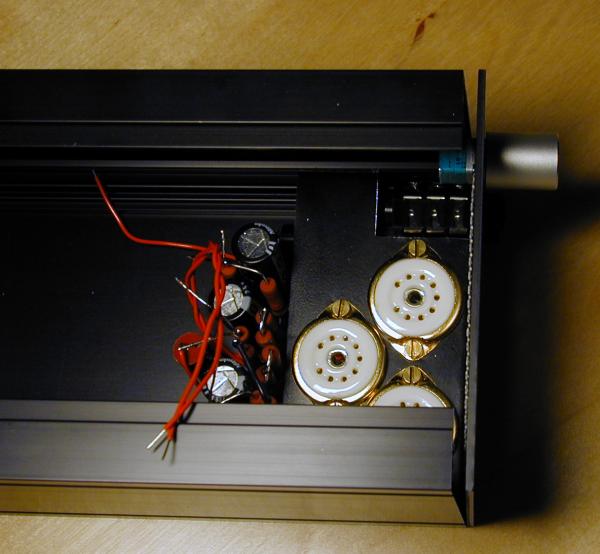

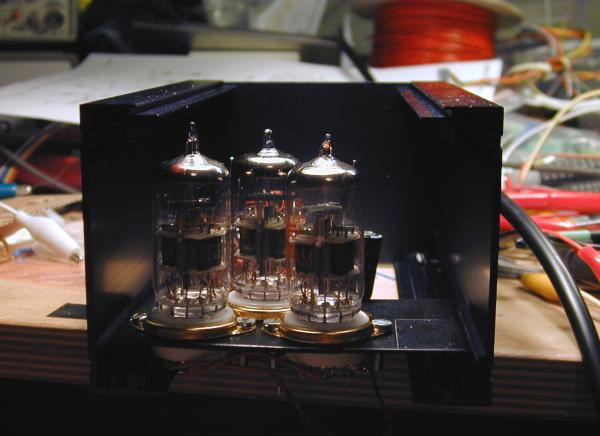

I lådan.

Det är _tight_ mellan botten och socklarna!

Samma gamla plåt med socklar. Denna gång med uttag för hörlursjacket. Notera skruvarna som nu är bytta till dito i mässing =)

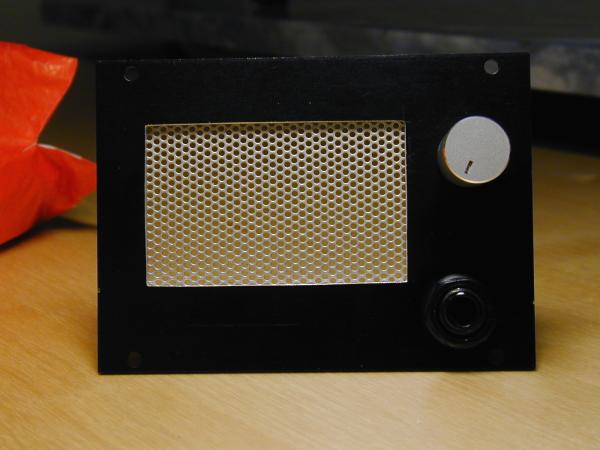

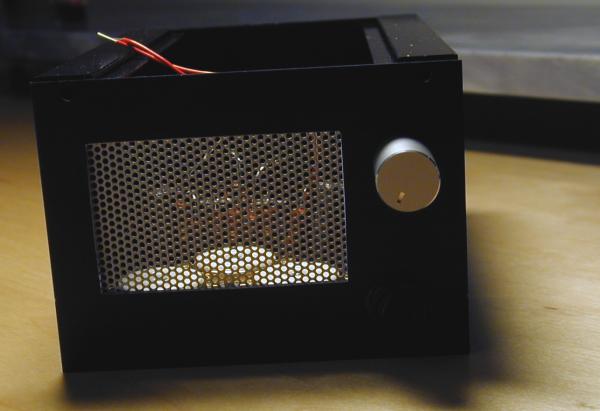

Så här ska fronten se ut. Både gallret och volymratten kommer från bra-att-ha-lådan. Ratten är från någon gammal sunkig Technics-receiver, gallret är från ovansidan på en pappask till slipsnål+manchettknappar. Har sparat det i flera år i väntan på något bra projekt. Nu kommer det till sin rätt tycker jag!

Kan man få en helhetsbild?

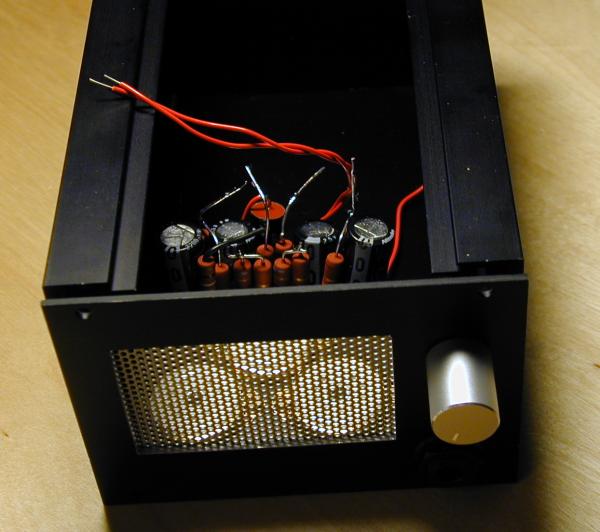

Genom gallret kommer man se de glödande rören... mumma!

Rakt framifrån. När jag begriper mig på den lånade kameran så kommer det en vacker mörkerbild med lång exponeringstid. Skulle ge de glödande rören en ärlig chans.

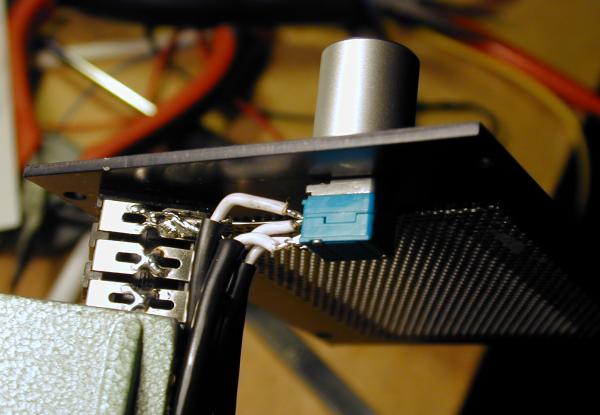

Volympot med ratt. Gemensam audio-jordpunkt vid hörlursjacket.

Optisk IO-bracket

 Ett litet tretimmarsprojekt för att addera optisk in/ut på min HTPC. Anslutningarna finns som stiftkontakter på moderkortet. Dock kostar en anslutningspanel flera hundra! Några timmars jobb och resultatet blir helt OK :)

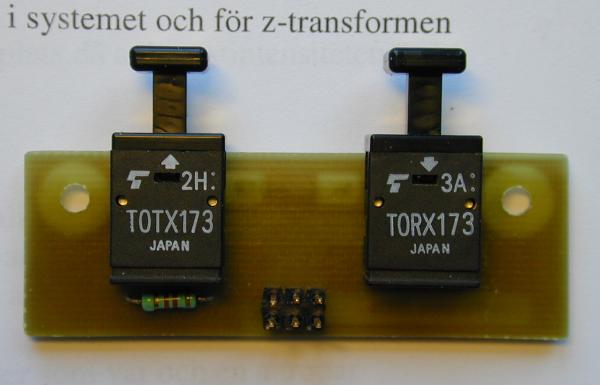

Ovansida. Notera de dyra Toshlink-sändarna/mottagarna. Hade jag haft en nyare Elfa-katalog (har det nu =) så hade det suttit betydligt billigare tingestar där...

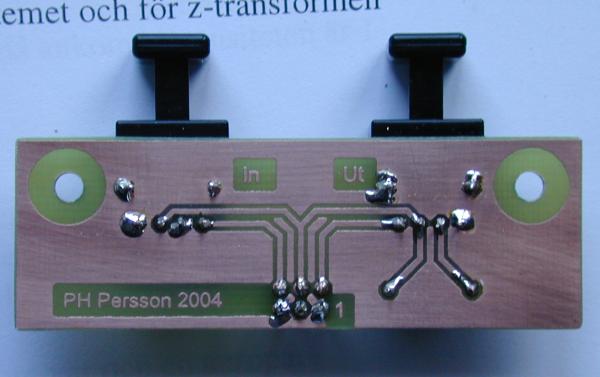

Undersida.
